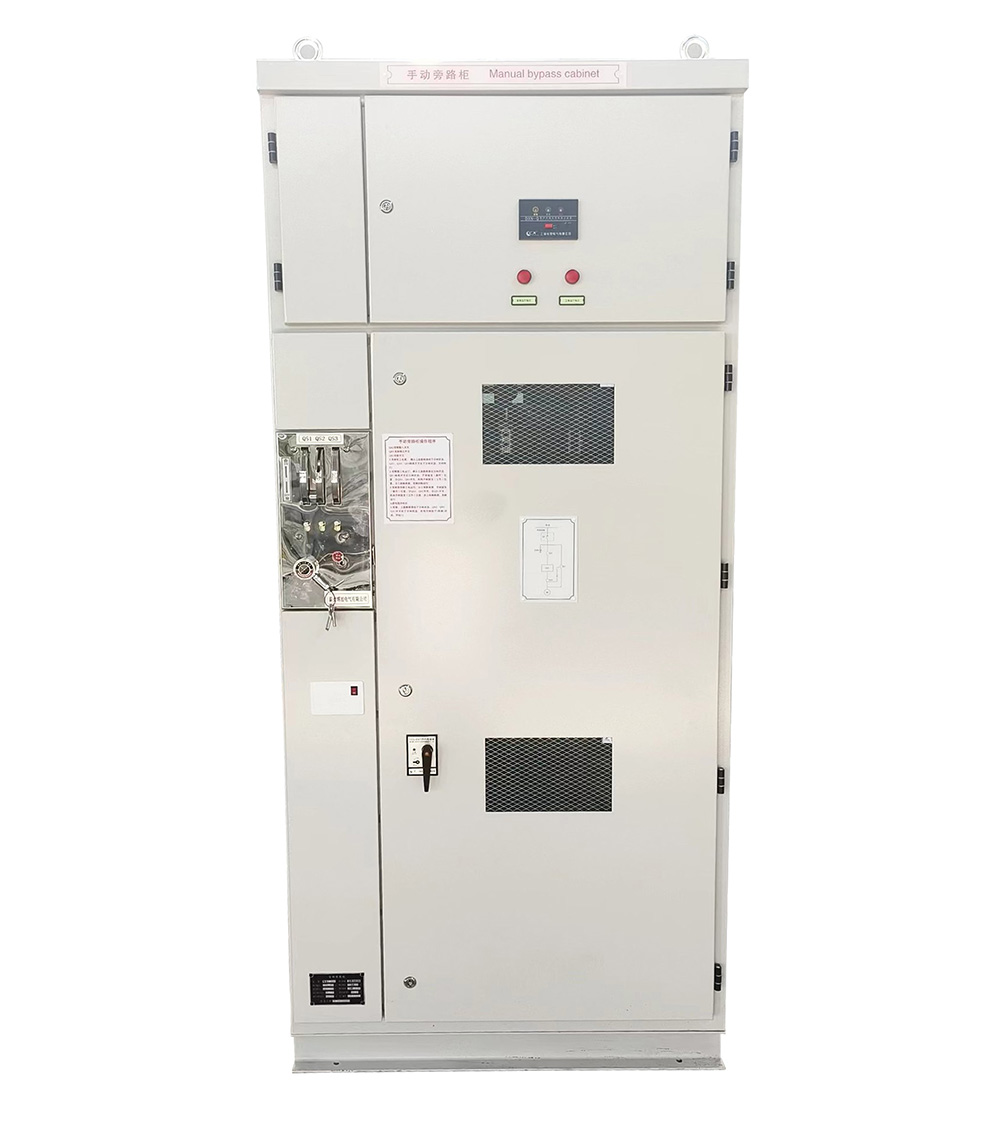

产品介绍

变频旁路柜又称为中压变频刀闸柜，外壳可选用优质冷轧钢板或进口敷铝锌钢板经CNC机床加工，采取多重折边工艺。这样使整个柜体不仅具有精度高、很强的抗腐蚀作用，而且由于采用重折边工艺，使柜体比其它同类设备柜体整体重量轻、机械强度高、外形美观。柜体采用组装式结构，用铆螺母和高强度的螺栓联接而成。这样使加工生产周期短、零部件通用性强、占地面积小，便于产品生产。 旁路柜分为二个单独的隔室，开关室及继电器室。 开关装于开关室中,通过门上观察窗，可以观察隔室内开关所处位置、合、分闸显示、储能状况。开关安装位置充分考虑维护及检修方便。继电器仪表室内可安装二次控制元件、仪表、带电指示器，以及特殊要求的二次设备。控制线路敷设在足够空间内，方便客户外引控制电缆的连接和敷设，旁路柜内装有安全可靠的联锁装置，完全满足“五防”的要求。带电显示器及电磁锁闭锁后门，带电情况下不允许开启后门，以防误入带电间隔。各开关间联锁齐全，防止误分误合开关。

旁路柜内设有检测一次回路运行状况的带电显示装置。该装置由高压传感器和带电显示器两单元组成，通过导线连接为一体。该装置不但可以指示高压回路是否带电，而且还可以与电磁锁配合，实现强制闭锁，达到防止误入带电间隔，从而提高配套产品的防误性能。

在电缆室内单独设有40X4的接地铜排，此排能贯穿相邻各柜，并与柜体良好接触。此接地排供直接接地之元器件使用。同时，由于整个柜体用敷铝锌板或钢板相拼接，这样使整个柜体都得在良好接地状态之中，确保 运行操作人员触及柜体的安全。

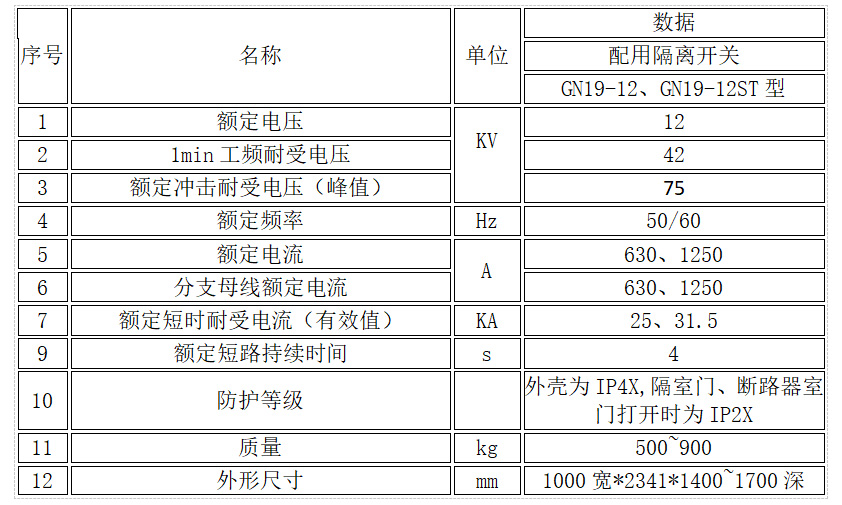

技术参数

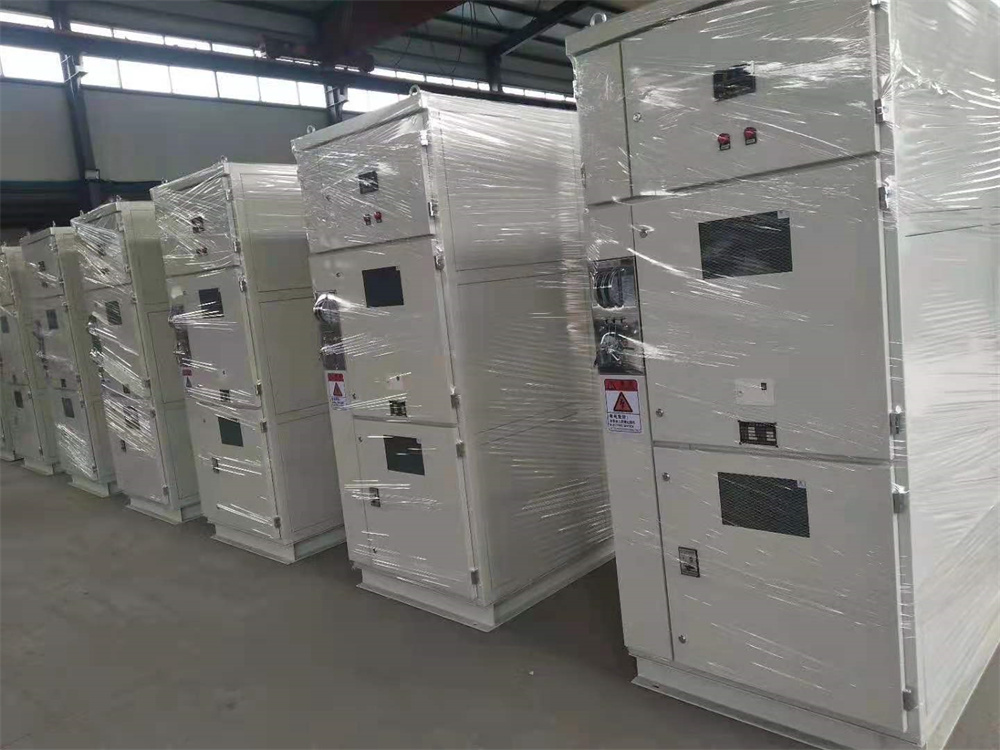

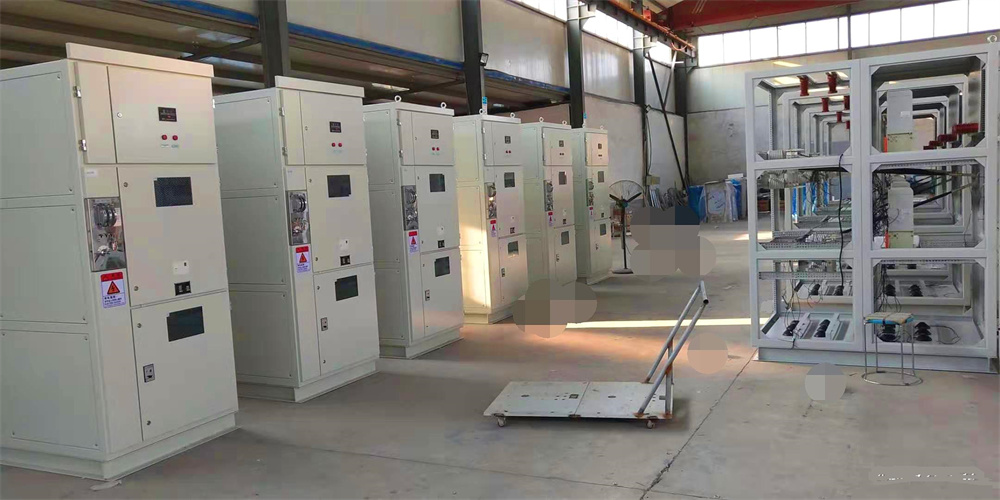

生产待发货产品

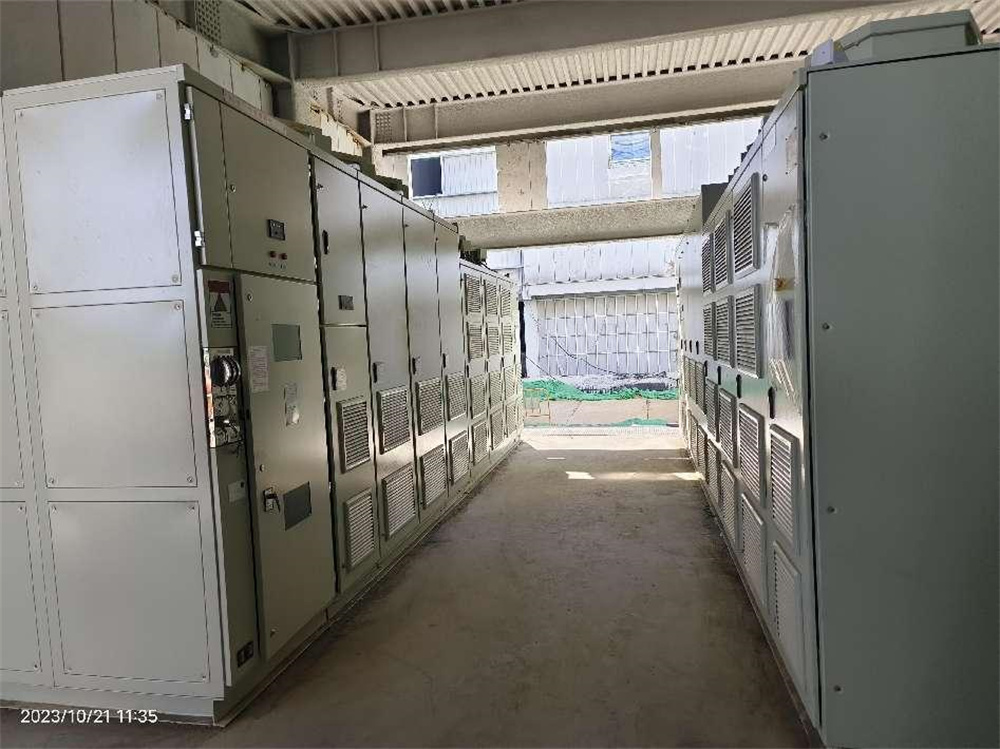

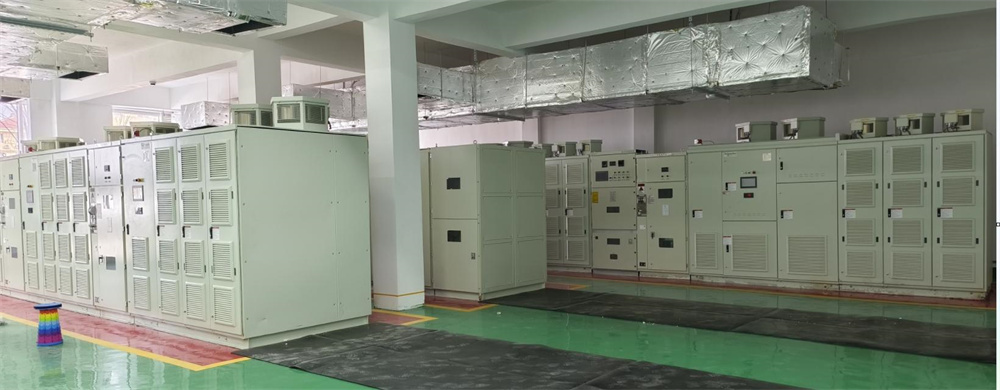

手动柜用户使用现场
